H850 UART + DMA 接收错位问题复盘
最近在 RH850 平台调试 UART + DMA Rx 时，遇到一个比较典型的问题：
问题简介
DMA 启动接收后，Rx 数据出现整体后移现象。
这个问题表面上看像是 DMA 搬运异常，但本质上并不是 DMA 搬错了，而是 UART Rx 侧在不该接收数据的时候，仍然接收到了无效数据，导致接收寄存器中残留了旧数据。
详情：
1. 问题现象
在 DMA Rx 启动后，接收到的数据并不是从期望的第一个字节开始，而是出现了数据错位。
表现为：
期望数据：A B C D E ...
实际数据：X A B C D ...
其中 X 通常是上一次通信过程中残留的无效字节，或者是在只发送不接收阶段由 Rx 引脚误采集到的数据。
2. 问题背景
当前驱动有两种工作状态：
状态一：只发送，不接收
状态二：准备接收，开启 UART Rx + DMA
问题出现在：
只发送阶段
↓
Rx 引脚仍然处于复用输入状态
↓
UART Rx 仍可能采集到总线/引脚上的波形
↓
UART 接收寄存器中残留无效数据
↓
下一次 enable DMA
↓
DMA 优先把残留数据搬到 databuf
↓
后续真正的数据整体后移
所以这个问题不是 DMA 配置错误，而是 DMA 启动前，UART Rx 寄存器中已经有脏数据。
3. 根本原因
核心原因可以概括为一句话：
只发送不接收时，Rx 引脚没有从 UART 外设输入链路上断开，导致 UART 仍然接收到了不需要的数据。
进一步拆开来看：
物理层上，Rx 引脚仍可能感知到 Tx 或总线上的波形；
UART 外设并不知道当前业务逻辑是否“需要接收”；
只要 Rx 引脚处于 UART 复用输入模式，UART 就可能把这些波形解析成数据；
数据进入 UART 接收寄存器后，如果 DMA 尚未搬运，就会暂存在外设侧；
下一次 DMA Rx 重新 enable 时，会先把这个残留数据搬到接收 buffer；
最终表现为 RxDataBuf / databuf 中的数据整体后移。
所以问题链路是：
Rx Pin 复用输入
→ UART 误接收
→ 接收寄存器残留数据
→ DMA 下次启动搬运旧数据
→ Rx Buffer 数据错位
4. 解决方法
解决思路是：
不准备接收数据时，不让 UART 外设继续接收 Rx 引脚上的波形。
也就是根据接收状态动态切换 Rx Pin 模式。
准备接收时
将 Rx Pin 配置为 UART 复用输入模式：

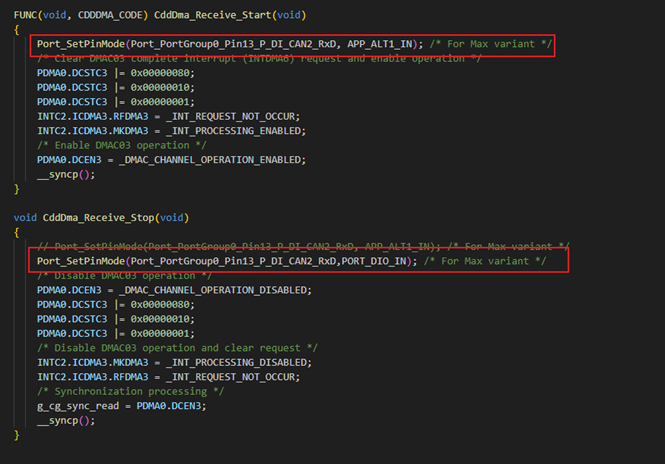

Port_SetPinMode(
PortConf_PortGroup0_Pin13,
P_D_CAN2_RxD,
APP_ALT1_IN
);
此时 Rx 引脚接入 UART 外设，UART + DMA 可以正常接收数据。
停止接收时
将 Rx Pin 配置为普通 DIO 输入模式：
Port_SetPinMode(
PortConf_PortGroup0_Pin13,
P_D_CAN2_RxD,
PORT_DIO_IN
);
此时 Rx 引脚虽然物理上仍然可能有波形，但不会再进入 UART 外设接收链路，也就不会触发 UART 接收或 DMA 搬运。
5. 修改后的效果
修改后：
只发送阶段：
Rx Pin = DIO 输入
UART 不接收无效数据
准备接收阶段：
Rx Pin = UART 复用输入
DMA 正常接收目标数据
最终避免了：
残留数据 → DMA 误搬运 → buffer 数据后移
- 这个问题的关键经验
这个问题有一个很重要的经验点：
DMA 本身只是搬运工具，它不会判断数据是否有效。
只要外设侧产生了 DMA request，DMA 就会按照配置把数据搬到目标 buffer。
所以在排查 DMA 接收异常时，不能只盯着 DMA 配置，还要同时检查：
Rx Pin 模式
UART 接收状态
UART 接收寄存器
DMA request 是否已经挂起
DMA enable 前是否有残留数据
尤其是这种场景：
半双工通信
只发不收
收发复用
Rx 引脚容易被 Tx 波形影响
DMA 周期性启停
都容易出现类似问题。
7. 总结
本次问题的本质是：
不是 DMA 搬运异常，
而是 UART Rx 在不该接收的时候接收到了无效数据。
最终解决方式是：
不接收时：Rx Pin 配置为 DIO 输入，断开 UART 接收链路
接收时：Rx Pin 配置为 UART 复用输入，开启 UART + DMA 接收
这个问题提醒我们：
外设 + DMA 的问题，不能只看 DMA，还要看外设输入源是否干净。
DMA 是被动搬运，真正决定搬什么数据的，是外设侧是否已经产生了有效接收事件。（DMA 不定长接收与空闲中断配合的同类经验见这里不能靠dma中断去定长度进）
